AYUDA por favor: conectores regulador

[black_rider]

Hola; He comprado un repuesto y no me sirve, quisiera saber si el repuesto es inadecuado o bien mi cableado no es el original. Alguien podría decirme cual de estos dos parejas de conectores es el original de la VFR800FI del año 99 ?

Muchas gracias.

<table><tr><td>http://picasaweb.google.es/lh/photo/Giko3-cAoZePmyq9glp1iX4mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh6.ggpht.com/_nBnkrHq0M-c/THn6lgA2m_I/AAAAAAAAAQw/N-f2qAklDXs/s800/DSCN2197.jpg"></td></tr><tr><td>De http://picasaweb.google.es/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>

[vectragt]

te lo muevo a mecanica black. el mio es como el de la derecha, pero lo que haria viendo como tienes esos conectores tb es cambiar los conectores y unirlo con regletas de tornillos. (mucho mas seguras para la temperatura con la que trabajan esos cables)  :wink:
que referencia tiene el modelo que has comprado? en el hilo de jcap explica cual es la mejorada y tb es distinto al nuevo que has comprado

[jcap]

los dos conectores son correctos, la diferencia es que la vfr del año 98-99 lleva un conector diferente a la del 00-02

los modelos del año del 2000 llevan un cable mas , que es el cable de monitorizacion, su funcion es comunicar con el alternador y producir un corto para evitar que siga produciendo mas ( o eso creo que alguien me corrija)

saca unas fotos para ver el regulador y dinos que modelo es_

de todas maneras , se puede acoplar sacas los conectores y puedes usar la clema del regulador viejo, o comprar un conector nuevo, lo unico que tienes que tener en cuenta es conectar los 3 amarillos en los amarillos (da igual el orden)  los cables rojos y los negros , te sobrara un cable que es el de monitorizacion.

el conector blanco son los cables del alternador , da igual el orden ,quita ese conector y pon el que lleva y listo,
el otro conector es el que lleva correiente a la bateria , lo mismo, cambia el tipo de conector y enchufa los del mismo color en su lugar ..

este es el del modelo 2000-2001

este es el de tu modelo 98-99

o sea es lo mismo, pero cambia el tipo de conector .., no se si te he resuelto la duda---

[black_rider]

Muchas gracias a los dos.

Ya veo que he comprado el del año 00-02 y por eso no me sirve, Jcap eres un crack.
Voy a ir a cambiarlo a la tienda y si no puedo ya le hago el apaño que indicas.

vec, las referencias son:
el mío año 99: SH579A-11 - 8.9
el nuevo año 00-02: SH689BD - 2.6

Aunque ya está todo claro, a petición de Jcap aquí van esas fotillos:


regu 00-02
<table><tr><td>http://picasaweb.google.com/lh/photo/U3JdfgOFx-k7lPYXEzfeV34mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh3.ggpht.com/_nBnkrHq0M-c/THorbtjqa_I/AAAAAAAAARE/2QmEBGFYJ5o/s800/DSCN2204.jpg"></td></tr><tr><td>De http://picasaweb.google.com/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>




regu 98-99
<table><tr><td>http://picasaweb.google.com/lh/photo/42fRDKkBrjEZYp01--w6nn4mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh3.ggpht.com/_nBnkrHq0M-c/THorc36JckI/AAAAAAAAARI/Ojy9GemUHok/s800/DSCN2205.jpg"></td></tr><tr><td>De http://picasaweb.google.com/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>




los dos regus de izq. a dcha: 00-02, 98-99
<table><tr><td>http://picasaweb.google.com/lh/photo/IC_qjjosMxxIHpQAYq7H3H4mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh6.ggpht.com/_nBnkrHq0M-c/THoreUeiWII/AAAAAAAAARM/q7NrB7VbSDs/s800/DSCN2206.jpg"></td></tr><tr><td>De http://picasaweb.google.com/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>




los dos regus de izq. a dcha: 00-02, 98-99, aquí se aprecia que el moderno tiene un aleteado superior, lo que s de suponer que facilitará mejor la dispersión de calor.
<table><tr><td>http://picasaweb.google.com/lh/photo/ZAZZYXJNm88Z3SYllPuUeH4mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh3.ggpht.com/_nBnkrHq0M-c/THorf3OJpcI/AAAAAAAAARQ/210F7MaUXCQ/s800/DSCN2207.jpg"></td></tr><tr><td>De http://picasaweb.google.com/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>

[holleros]

los modelos del año del 2000 llevan un cable mas , que es el cable de monitorizacion, su funcion es comunicar con el alternador y producir un corto para evitar que siga produciendo mas ( o eso creo que alguien me corrija)

Aclarando un poco el tema, el cable de monitorización no tiene nada que ver con el alternador.
El R/R, rectificador/regulador, como su nombre indica se compone de dos partes internamente. Una básica a diodos, que se dedica a rectificar a continua la tensión alterna que produce el alternador, sin regularla de ninguna manera, es decir, si el alternador produce 13V., 13V. que rectifica, y si produce 60V., 60V. que rectifica,   y otra reguladora que impide la subida de esta tensión rectificada por encima de un valor predeterminado, generalmente unos 14,5V., para proteger el circuito eléctrico de la moto.

Dentro de esta regulación electrónica para que trabaje a esos valores, el punto de regulación lo puede coger de la misma salida interna a batería, como en los modelos antiguos, o para que sea un poco mas alta, cogerla después del interruptor de encendido, con lo que se tiene en cuenta la perdida en el cableado y obliga al regulador a suministrar un poco mas de tensión.

Hola; He comprado un repuesto y no me sirve, quisiera saber si el repuesto es inadecuado o bien mi cableado no es el original. Alguien podría decirme cual de estos dos parejas de conectores es el original de la VFR800FI del año 99 ?

Muchas gracias.

En tu caso puedes cambiar los conectores de uno al otro y o bien tiras un cable empalmado sobre uno de color blanco/negro de salida interruptores, o bien lo puenteas directamente con el de salida a batería a la borna de mas que lleva el regulador nuevo..

[jcap]

Gracias por la aclaracion Holleros.

Black la referencia que pones es el original SH579A-11
ese ni se te ocurra comprarlo ya que da un indice de fallos es  del 80%.

el regulador para la 98-99 es este: referencia: Shindengen SH689DA es el oem mejorado la tasa de fallos se reduce al 25%

https://www.davidsilverspares.co.uk/31357/

ya si quieres irte a un pata negra compra esto, un Tipo Mosfet 50 Amperios.
referencia:10-125h (para trabajo pesado) basado en el popular FHA012AA de la Yamaha R1 , puesto en casa son 125 euros, pero vale la pena,
http://www.wiremybike.com/product_info.php?cPath=1_8&products_id=329

[holleros]

Jony, por lo que se ve, ya lo tiene comprado, en la mano y es de los nuevos.  :lol:

[black_rider]

efectivamente Holleros, ya lo tengo comprado. Ahora lo que tengo que hacer es ir a descambiarlo a la tienda, ya les he llamado y no me ponen inconveniente, así que que me va a venir de perlas tu aclaración JCap, ahora ya sé que la referencia que tengo que pedir es "Shindengen SH689DA". En último caso seguiría vuestras indicaciones para cambiar las conexiones

Muchas gracias a los dos sois unos cracks.

[jcap]

y de paso , compra un poco de pasta termica para poner detras del regulador cuando lo montes en la chapa.

[holleros]

efectivamente Holleros, ya lo tengo comprado. Ahora lo que tengo que hacer es ir a descambiarlo a la tienda, ya les he llamado y no me ponen inconveniente, así que que me va a venir de perlas tu aclaración JCap, ahora ya sé que la referencia que tengo que pedir es "Shindengen SH689DA". En último caso seguiría vuestras indicaciones para cambiar las conexiones

Muchas gracias a los dos sois unos cracks.

Tiene alguna marca el tuyo?  8O

[black_rider]

efectivamente Holleros, ya lo tengo comprado. Ahora lo que tengo que hacer es ir a descambiarlo a la tienda, ya les he llamado y no me ponen inconveniente, así que que me va a venir de perlas tu aclaración JCap, ahora ya sé que la referencia que tengo que pedir es "Shindengen SH689DA". En último caso seguiría vuestras indicaciones para cambiar las conexiones

Muchas gracias a los dos sois unos cracks.

Tiene alguna marca el tuyo?  8O

marca? no sé... te refieres al nuevo que he comprado, supongo, por la foto de jcap es el mismo fabricante o le están imitando porque es igualito, incluso la rotulación de la referencia, el tipo de letra es la misma.

[holleros]

Ya he leído que es el SH689BD - 2.6 . Desde luego como te dicen, no cojas el similar al que llevabas. Yo hasta me plantearía usar ese, cambiando conectores, por ser la última versión.

[vectragt]

pues si como dice holleros puedes sencillamente cambiar ese cable pasando de conectores y uniendo con regleta como te dice semua (evitaras males mayores en adelante).
Yo tengo el modificado

[black_rider]

De acuerdo, así lo haré, cualquier cosa menos volver a montar el original Honda.... la cosa tiene su guasa, eh?

[holleros]

De acuerdo, así lo haré, cualquier cosa menos volver a montar el original Honda.... la cosa tiene su guasa, eh?

Y dale con el original Honda. Los dos los fabrica el mismo fabricante.  :lol:

[black_rider]

De acuerdo, así lo haré, cualquier cosa menos volver a montar el original Honda.... la cosa tiene su guasa, eh?

Y dale con el original Honda. Los dos los fabrica el mismo fabricante.  :lol:

Ah! bueno.... corrijo: cualquier cosa menos poner el que originalmente montaba Honda.
Si el nuevo regu es la versión mejorada del mismo fabricante, esperemos que vaya mejor. Voy a ver de ponerle un ventiladorcillo de esos para ordenares.

Y ya que veo que sois unos auténticos cracks, voy a haceros un par preguntillas más;

1.- Cual es la función de la contraplaca que se observa en la foto que ha puesto jcap, que imagino que va al otro lado de la chapa del subchasis? Es refigerante? Es para facilitar el montaje? para reforzar el montaje? es quizá para otros modelos de moto? Puede sustituirse esa contraplaca por simples tuercas como va originalmente? yo no la tengo aunque si es muy necesaria la conseguiría o la fabricaría.

2.-Supongo que la pasta térmica a la que hacía refrencia jcap se pone entre la parte trasera plástica del regu y la contraplaca ; es correcto?

[jcap]

De acuerdo, así lo haré, cualquier cosa menos volver a montar el original Honda.... la cosa tiene su guasa, eh?

Y dale con el original Honda. Los dos los fabrica el mismo fabricante.  :lol:

Ah! bueno.... corrijo: cualquier cosa menos poner el que originalmente montaba Honda.
Si el nuevo regu es la versión mejorada del mismo fabricante, esperemos que vaya mejor. Voy a ver de ponerle un ventiladorcillo de esos para ordenares.

Y ya que veo que sois unos auténticos cracks, voy a haceros un par preguntillas más;

1.- Cual es la función de la contraplaca que se observa en la foto que ha puesto jcap, que imagino que va al otro lado de la chapa del subchasis? Es refigerante? Es para facilitar el montaje? para reforzar el montaje? es quizá para otros modelos de moto? Puede sustituirse esa contraplaca por simples tuercas como va originalmente? yo no la tengo aunque si es muy necesaria la conseguiría o la fabricaría.

2.-Supongo que la pasta térmica a la que hacía refrencia jcap se pone entre la parte trasera plástica del regu y la contraplaca ; es correcto?

la chapa esa se pone para que toda la superficlie del regulador entre en contacto homogeneamente y disipe mejor el calor , y si la pasta se pone entre el regulador y esa chapa

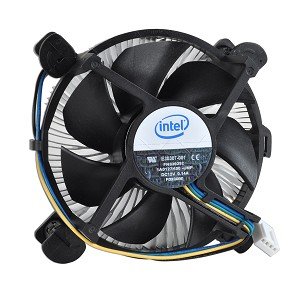

en cuanto a los ventiladores, intenta conseguir uno de los que montan los microprocesadores originales de intel que son muy buenos disipando y vienen fenomenal , debido a la curvatura del nuevo regulador.


te pongo el link :
http://www.clubvfrspain.es/modules.php?name=Forums&file=viewtopic&t=17671&postdays=0&postorder=asc&start=0

[black_rider]

perfecto, ahora lo veo todo muy claro, no va detrás del subchasis sino entre el regu. y el subchasis. Intentaré conseguir ese ventiladoer, gracias de nuevo jcap.

[jcap]

perfecto, ahora lo veo todo muy claro, no va detrás del subchasis sino entre el regu. y el subchasis. gracias de nuevo jcap.

mira la foto ahi lo tienes claro

[black_rider]

Pues al final me he tenido que conformar y me he quedado con el regulador mejorado de año 00-02, así que lo he instalado con unas clemas tal como me habéis indicado; me queda pendiente el ventilador y la placa con la pasta térmica, este finde no he tenido tiempo.
He arrancado la moto con cables le he dado una vueltecilla y al volver he hecho las comprobaciones del tuto y va todo estupendo;

1 carga batería: Con luces encendidas, : entre bornes batería a 1000RPM: 12.40 V DC
2 regulador: entre bornes bat. a 5000RPM 14,8 V DC
3 stator; entre cables amarillos; 1000RPM 11.6 V AC

Ahí van unas fotillos de la "ñapa"



<table><tr><td>http://picasaweb.google.es/lh/photo/sNfOi0r_42hVU-odOR1HMX4mstO4y3W5Z4F2thj0-hk?feat=embedwebsite">http://lh4.ggpht.com/_nBnkrHq0M-c/TIOyRSSnVtI/AAAAAAAAAR8/BdVS9gbK9jY/s800/CIMG1359.JPG"></td></tr><tr><td>De http://picasaweb.google.es/cpramone/Otros?authkey=Gv1sRgCMSt7LCp2v-QvAE&feat=embedwebsite">otros</td></tr></table>
